SANKO山高SWT NEO系列专用探针选项SFe-2.5 SNFe-2.0

探针 (另售) 电磁式涡流式两用

型号

SFN-325

接続器种

SWT-NEO系列 (NEO、NEOⅡ、NEOⅢ的各种型号)

测定方式

电磁式・涡电流式两用（素地自动判别）

测定范围

铁素地：0〜3.00㎜　非铁金属素地：0〜2.50㎜

素材的判别

自动判别和、手动切换

表示分解能

1μm：0～999μm
切换后
0.1μm：0～400μm　0.5μm：400～500μm
0.01㎜：(铁素体1.00〜3.00㎜) (非铁素体1.00〜2.50㎜)

测量精度
(垂直于光滑表面测量)

0〜100㎛： ±1㎛
或指示值的±2％以内
(铁素体) 101㎛〜3.00㎜：±2％以内
(非铁素体) 101㎛〜2.50㎜：±2％以内

探针

1点定压接触式、V切割
φ15×50.9㎜、72g

选项

Ｖ型探针适配器

付属品

标准厚板、测试用零板 (铁用、非铁用)

探针 (另售) 电磁感应式

型号

SFe-2.5※1/2.5L

SFe-2.5LwA

测定方式

电磁感应式

测定范围

0～2.50毫米

表示分解能

1μm：0～999μm
切换后
0.1μm：0～400μm
0.5μm：400～500μm
0.01mm：1.00～2.50mm

测量精度
(垂直于光滑表面测量)

0～100μm：±1μm
或指示值的±2％以内
101μm～2.50mm：指示值的±2％以内

探针

1点定压接触式、V切割付

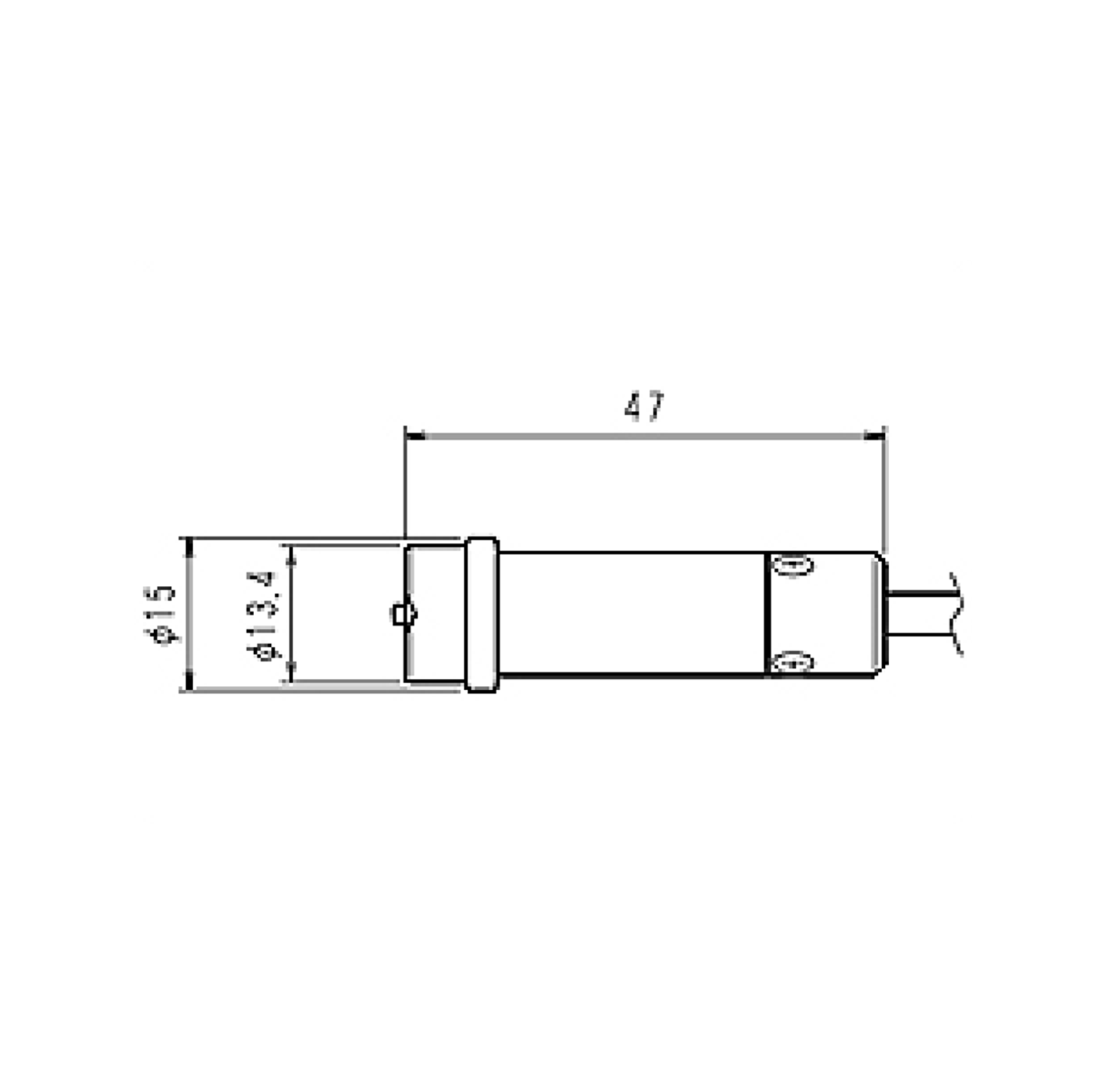

2.5：φ15×47mm
2.5L：18x22x67mm

1点定圧接触式
测量部分：约24×27×56㎜
全长：约550〜1,540㎜ (伸缩式)

选项

Ｖ型探针适配器※2/ ー

ー

付属品

标准厚板、测试用零板 (铁用)

标准厚板、测试用零板 (铁用)
收纳盒

测定对象

铁、钢等磁性金属表面的涂装，
衬里、溅射膜、电镀
（不包括电解镍电镀）等

铁、钢等磁性金属地面的涂装，
衬里等难以触及的高处，
远处的涂层厚度测量用

※1．探针是耐热用 (约200℃) (SFe-2.5)。其他详细信息请联系我们。
※2．V型探针适配器有3种 (φ5以下用、φ5〜10用、φ10〜20用)

型号

SFe-0.6L

SFe-0.6LNA

SFe-0.6Pen

测定方式

电磁感应式

测定范围

0〜600微米

表示分解能

1μm：0～600μm
切换后
0.1μm：0～400μm
0.5μm：400～500μm

测量精度
(垂直于光滑表面测量)

0～100μm：±１μm
或指示值的±2％以内
101μm〜600μm ：指示值的±2％以内

探针

1点定圧接触式
测试部分：8.1×13.5×118.5㎜

1点定圧接触式
测试部分：8.6×18×91㎜
全长：382.5㎜

1点定压接触式、V切割付
φ5.6×92.2㎜

付属品

标准厚板、测试用零板 (铁用)

测定对象

铁、钢等磁性金属的地上涂装，
衬里等狭小部位，
难以用手触及的小部位的涂层厚度测量用

铁、钢等磁性金属地面涂装，
衬里等狭小部位，
用于小部位的涂层厚度测量

型号

SFe-10

SFe-20

测定方式

电磁感应式

测定范围

0～10毫米

0～20毫米

表示分解能

1微米：0～999微米
0.01毫米：1～10毫米

1微米：0～999微米
0.01毫米：1～5毫米
0.1毫米：5～20毫米

测量精度
(垂直于光滑表面测量)

0～3mm：±(5μm＋指示值的3％)
3.01㎜以上：指示值的±3％以内

探针

1点定压接触式、V切割付
φ20.4×47.1㎜

1点定压接触式、V切割付
φ35×55㎜

付属品

标准厚板、测试用零板 (铁用)

测定对象

铁、钢等磁性金属地面的比较厚的测量物用

铁、钢等磁性金属地面的厚物测量用

探针 (另售) 涡电流式

型号

SNFe-2.0/SNFe-2.0L

测定方式

涡电流式

测定范围

0～2.00毫米

表示分解能

1μm ： 0〜999μm　0.01mm： 1.00〜2.00mm
切替により
0.1μm ： 0〜400μm、
0.5μm ： 400〜500μm

测量精度
(垂直于光滑表面测量)

0〜100μm ： ±1μm
或指示值的±2％以内
101μm〜2.00㎜：指示值的±2％以内

探针

1点定压接触式、V切割付
2.0 ： φ15×47mm
2.0L： 18×22×67mm

Ｖ型探针适配器※/ ー

付属品

标准厚板、测试用零板 (非铁用)

测定对象

铝、铜等非磁性金属素地的绝缘性皮膜等

比较通用的测量物

※．V型探针适配器有3种 (φ5以下用、φ5〜10用、φ10〜20用)

型号

SNFe-0.6

SNFe-5

SNFe-8

测定方式

涡电流式

测定范围

0～600微米

0～5.00毫米

0～8.00毫米

表示分解能

1μm：0～600μm
切换后
0.1μm：0～400μm
0.5μm：400～500μm

1微米：0～999微米
0.01毫米： 1～5毫米

1微米：0～999微米
0.01毫米：1～8毫米

测量精度
(垂直于光滑表面测量)

0〜100μm ： ±1μm
或指示值的±2％以内
101μm〜600μm ：
指示值的±2％以内

0〜3mm： ±(5μm＋指示值的3％)
3.01mm以上：指示值的±3％以内

探针

1点定压接触式
V切付
φ13×45.5mm

1点定圧接触式
Vカット付
φ20.4×47.1mm

1点定压接触式
V卡特付
φ35×59mm

ー

付属品

标准厚板、测试用零板 (非铁用)

测定对象

铝、铜等非磁性金属素地的绝缘性皮膜等

细圆棒、细管、微小片等的高稳定性用

比较厚的物体测量用
