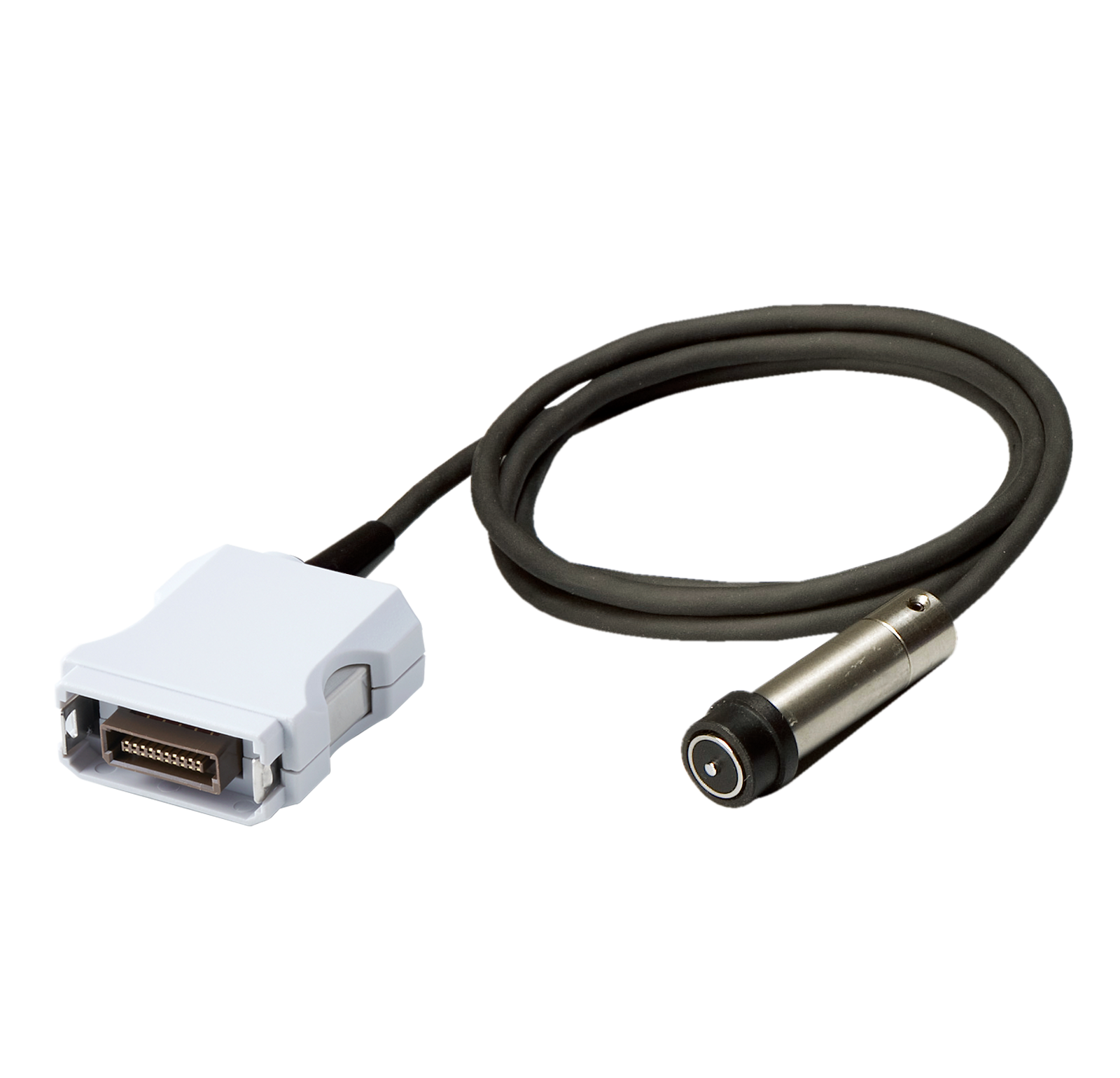

SANKO山高 SWT系列专用探头
特别功能
主机可配备可互换的独立探头。
根据被测物体的不同，选择适用于铁磁性（电磁式）或非铁磁性（涡流式）基板的探针。
根据应用和测量范围，可以选择高稳定性探头来测量微小物体或类似物体。
SWT（铁探针）规格
模型
SFe-2.5※1/2.5升
SFe-0.6Pen
显示分辨率
1μm：0~999μm，切换至0.1μm：0~400μm，0.5μm：400~500μm，0.01mm：1.00~2.50mm
1μm：0~600μm 切换至 0.1μm：0~400μm 0.5μm：400~500μm
精度（在平面上垂直测试）
0~100μm：±1μm 或读数的±2%；
101μm~2.50mm：±2%
0~100μm：±1μm 或读数的±2%；101μm~600μm：
读数的±2%
探针
单点接触恒压型，
V型切口 2.5：φ15×47mm 2.5L：18×23×67mm
单点接触恒压型，V形切口 φ5.6 x 92.2mm
测量物体
在铁、钢等磁性金属基材上进行涂层、衬里、热喷涂膜、电镀（电解镍电镀除外）等处理。
在铁、钢等狭窄/小面积的零件基材上进行涂层、衬里、电镀。
※1.探头耐热（约200℃）。（SFe-2.5）
※2.V 型探头适配器（3 种：小于 Φ5、Φ5~10、Φ10~20）可与 SFe-2.5 配合使用。
显示分辨率
1μm：0~999μm；
0.01mm：1~10mm
1μm：0~999μm；
0.01mm：1~5mm；
0.1mm：5~20mm
精度（在平面上垂直测试）
0~3mm：±(5μm + 读取值的3%)；
大于或等于3.01mm：±读取值的3%。
探针
单点接触恒压型，V形切口，φ20.4x47.1mm
单点接触恒压型，V形切口，φ35x55mm
SWT（NFe探针）规格
显示分辨率
1μm：0~999μm，
切换至
0.1μm：0~400μm，0.5μm：400~500μm，
0.01mm：1.00~2.00mm
精度（在平面上垂直测试）
0~100μm：±1μm
或读数的±2%；
101μm~2.00mm：±2%
探针
单点接触恒压型，V型切口
2.0：φ15 x 47mm 2.0L：18 x 22 x 67mm
探针需单独订购。
※V 型探头适配器（3 种：小于 Φ5、Φ5~10、Φ10~20）可与 SNFe-2.0 配合使用。
显示分辨率
1μm：0~600μm
切换至
0.1μm：0~400μm
0.5μm：400~500μm
1μm：0~999μm；
0.01mm：1~8mm
精度（在平面上垂直测试）
0~100μm：±1μm
或读数的±2%；
101μm~600μm：±2%
0~3mm：±(5μm + ±3%读取值)；
大于或等于3.01mm：±3%读取值
探针
单点接触恒压型，V形切口，Φ13×45.5mm
单点接触恒压型，V形切口 φ35×59mm
例如铝、铜等材料，具有很高的稳定性，适用于细棒、管材和微型零件。
相对较厚的物体
